10x140mm - 200ks - Fasádní natloukací hmoždinky LFMG - kovový trn - s prodlouženou expanzní zónou

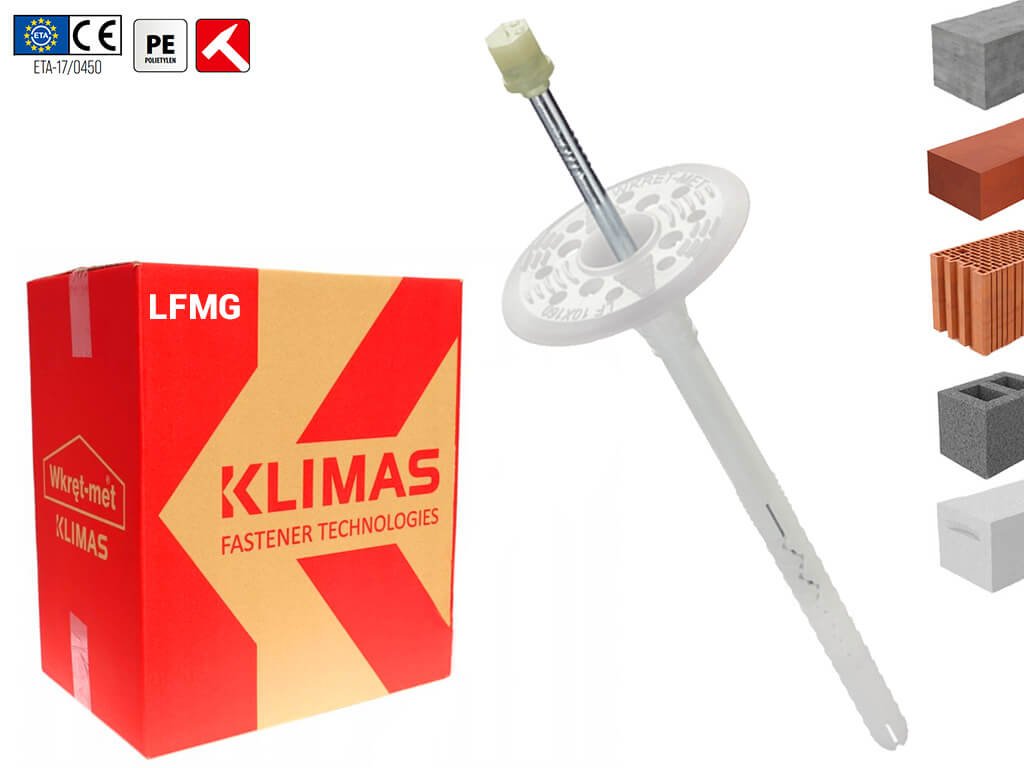

LFMG-10 Hmoždinka fasádní natloukací s kovovým trnem a prodlouženou expanzní zónou

Natloukací talířové Fasádní plastové hmoždiny LFMG jsou výrobkem renomované firmy Klimas Wkręt-met. Tyto hmoždinky o průměru 10 mm s kovovým trnem a prodlouženou expanzní zónou jsou určeny pro mechanické kotvení tepelně izolačních fasádních desek z minerální vlny, expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu - styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS, pro domy, bytové domy a komerční budovy, ale také pro přízemní průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel, tedy do podkladů kategorií A, B, C, D a E.

Talířová hmoždinka je vyrobena z polypropylenu a kovový trn z galvanicky pozinkované oceli. Hlava trnu je opatřena plastovým krytem z polyamidu, což snižuje tepelné ztráty. Tato hmoždinka se na fasádu kotví nejčastěji tzv. zápustnou montáží, kdy je hmoždinka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu nebo minerálWKTHERM S
           PARAMETRY PRODUKTURozměr (Lk x dk)8x115 mmPrůměr těla (dk):8 mmDélka hmoždinky (Lk):115 mmPrůměr Hlavičky (Dk):60 mmMateriál hmoždinky:Polypropylen PPHloubka kotvení (heff):25/65mm(*E)Hĺbka otvoru (h0):35/75mm(*E)Tepelná vodivost (χ):0,002 W/K Pevnost talířku (S):0,6 kN/mmTrn:Pozinkovaná ocel,hlava pokrytá PA+GFSpotřeba:cca 4 ks / 6 ks na m2Obsah balení:200 ks


ní vlny. Po zatloučení trnu se hmoždinka zafixuje a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelněizolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použít fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka s prodlouženou expanzí pro náročnější podmínky kotvení.

Tabulka pro výběr správného rozměru fasádní hmoždiny LFMG

*přibližná tloušťka izolačního materiálu

4. Před montáží připravte podklad podle doporučení výrobce ETICS

5. Správně upevněte tepelněizolační panely pomocí lepidla

6. Průměr vyvrtaných otvorů by měl odpovídat průměru použitých spojovacích prvků (hmoždinek)

7. Vyvrtané otvory v podkladech by měly být hlouběji o min. 10 mm v porovnání s hloubkou kotvení hmoždinky

8. Vyčistěte otvory vyvrtané do pevných materiálů od vrtů pohybem vrtačky tam a zpět při snížené rychlosti a opakujte to čtyřikrát

9. Vyvrtávejte otvory do podkladu z dutých cihel a pórobetonu bez příklepu, protože to způsobí rozbití vnitřní stěny podkladu a sníží to odolnost spojovacích prvků proti vytažení

10. Počet kotev na 1m2 by měl být definován v návrhu tepelné izolace.

Doporučený počet hmoždinek:

PRO POLYSTYREN a STYRODUR: min. 2 ks/deska – 4 ks/m2

PRO MINERÁLNÍ VLNU - min. 6 ks/m2

Doporučení nenahrazuje návrh tepelné izolace!!

11. Upevňovací prvky upevněte tak, aby se místo instalace shodovalo s místem, kde je lepidlo umístěno na tepelněizolačním panelu

12. Vložte tělo spojovacího prvku tak, aby podložka spojovacího prvku (plastová hlavička hmoždinky) byla pokryta tepelně izolačním materiálem (polystyrenem)

13. Potom zatlačte upevňovací kolík, abyste pevně připevnili upevňovací prvek

14. Nezatloukejte upevňovací prvky (hmoždinky), když je kolík již zasunut, protože by se mohly zlomit

15. Upevňovací prvky lze instalovat do vyříznutých otvorů pomocí plastové frézy pro vyříznutí otvorů do polystyrenu, tzv. zápustná montáž. Frézu naleznete také v našem e-shopu.

16. Po namontování hmoždinky zakryjte místo montáže polystyrenovou zátkou. Zátky naleznete také v našem e.shopu.
