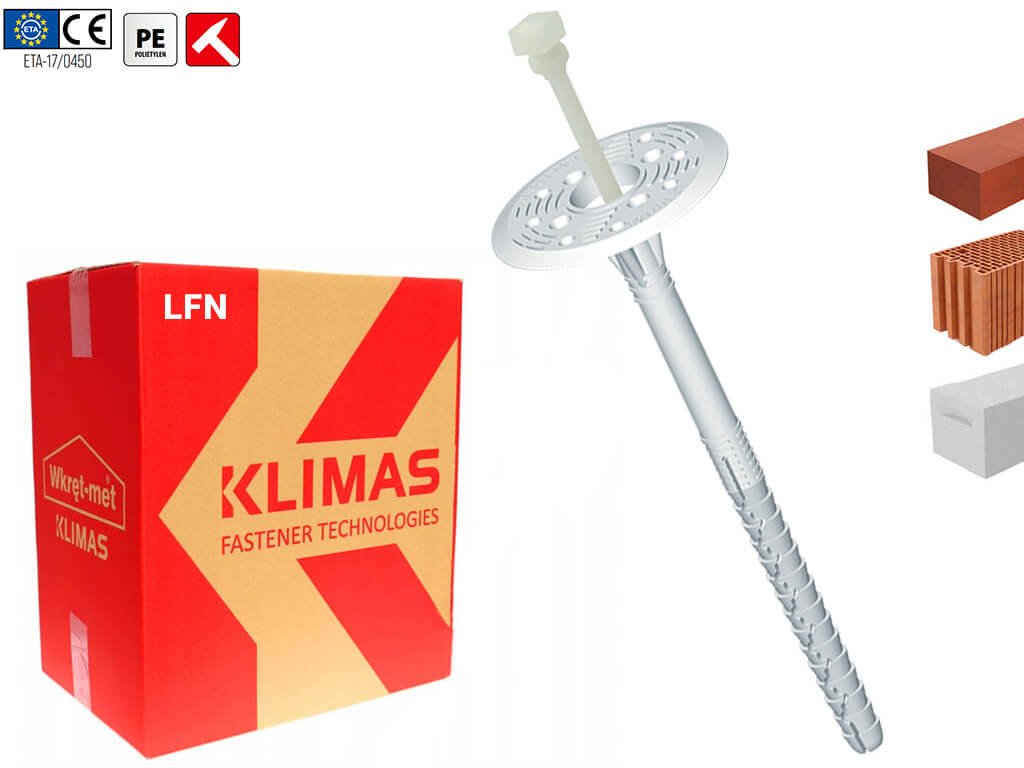

10x260mm - 100ks - Fasádní natloukací hmoždinky LFN - plastový trn - s prodlouženou expanzní zónou

LFN-10 Hmoždinka fasádní natloukací s plastovým trnem a prodlouženou expanzní zónou

Natloukací talířové Fasádní plastové hmoždiny LTX jsou výrobkem renomované firmy Klimas Wkręt-met. Tyto hmoždinky o průměru 10 mm s plastovým trnem a prodlouženou expanzní zónou jsou určeny pro mechanické kotvení tepelně izolačních fasádních desek z expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu - styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS pro domy, bytovédomy a komerční budovy. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií B, C, a E.

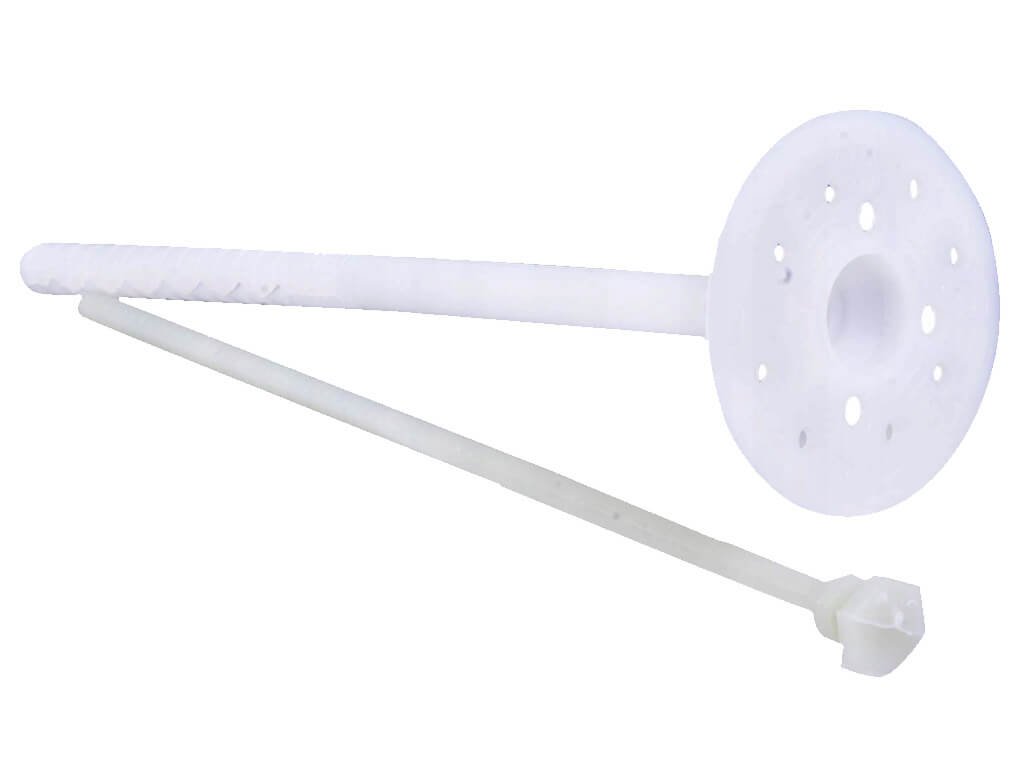

Talířová hmoždinka je vyrobena z polypropylenu a plastový trn z polyamidu a je zesílen skelným vláknem, což snižuje tepelné ztráty. Tato hmoždinka se na fasádu kotví nejčastěji. zápustnoumontáží, kdy je hmoždLFN PLAST
           PARAMETRY PRODUKTURozměr (Lk x dk)10x160 mmPrůměr (dk):10 mmDélka (Lk): 160 mmPrůměr Hlavičky (Dk):60 mmMateriál hmoždinky:Polypropylen PPHloubka kotvení (heff):70 mmHĺbka otvoru (h0):75 mmTepelná vodivost (χ):0,000 W/KPevnost talířku (S):0,3 kN/mmTrn:Polyamid zesílenýskelným vláknemSpotřeba:cca 2 - 4 ks na m2Obsah balení:200 ks


inka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu. Po zatloučení trnu se hmoždinka zafixuje a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelněizolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použít fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka s kratší expanzí pro méně náročné podmínky kotvení.

Tabulka pro výběr správného rozměru fasádní hmoždiny LFN s prodlouženou expanzní zónou.

*přibližná tloušťka izolačního materiálu

4. Před montáží připravte podklad podle doporučení výrobce ETICS

5. Správně upevněte tepelněizolační panely pomocí lepidla

6. Průměr vyvrtaných otvorů by měl odpovídat průměru použitých spojovacích prvků (hmoždinek)

7. Vyvrtané otvory v podkladech by měly být hlouběji o min. 10 mm v porovnání s hloubkou kotvení hmoždinky

8. Vyčistěte otvory vyvrtané do pevných materiálů od vrtů pohybem vrtačky tam a zpět při snížené rychlosti a opakujte to čtyřikrát

9. Vyvrtávejte otvory do podkladu z dutých cihel a pórobetonu bez příklepu, protože to způsobí rozbití vnitřní stěny podkladu a sníží to odolnost spojovacích prvků proti vytažení

10. Počet kotev na 1m2 by měl být definován v návrhu tepelné izolace.

Doporučený počet hmoždinek:

PRO POLYSTYREN a STYRODUR: min. 2 ks/deska – 4 ks/m2

PRO MINERÁLNÍ VLNU - min. 6 ks/m2

Doporučení nenahrazuje návrh tepelné izolace!!

11. Upevňovací prvky upevněte tak, aby se místo instalace shodovalo s místem, kde je lepidlo umístěno na tepelněizolačním panelu

12. Vložte tělo spojovacího prvku tak, aby podložka spojovacího prvku (plastová hlavička hmoždinky) byla pokryta tepelně izolačním materiálem (polystyrenem)

13. Potom zatlačte upevňovací kolík, abyste pevně připevnili upevňovací prvek

14. Nezatloukejte upevňovací prvky (hmoždinky), když je kolík již zasunut, protože by se mohly zlomit

15. Upevňovací prvky lze instalovat do vyříznutých otvorů pomocí plastové frézy pro vyříznutí otvorů do polystyrenu, tzv. zápustná montáž. Frézu naleznete také v našem e-shopu.

16. Po namontování hmoždinky zakryjte místo montáže polystyrenovou zátkou. Zátky naleznete také v našem e.shopu.
