    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Kód: LMX10070
    9917 10x70mm 200ks fasadne natlkacie hmozdinky lmx kovovy trn
    776 Kč 647 Kč bez DPH 4 Kč / 1 ks
    Skladom (5 balenie)
    Můžeme doručit do:
    26.11.2024

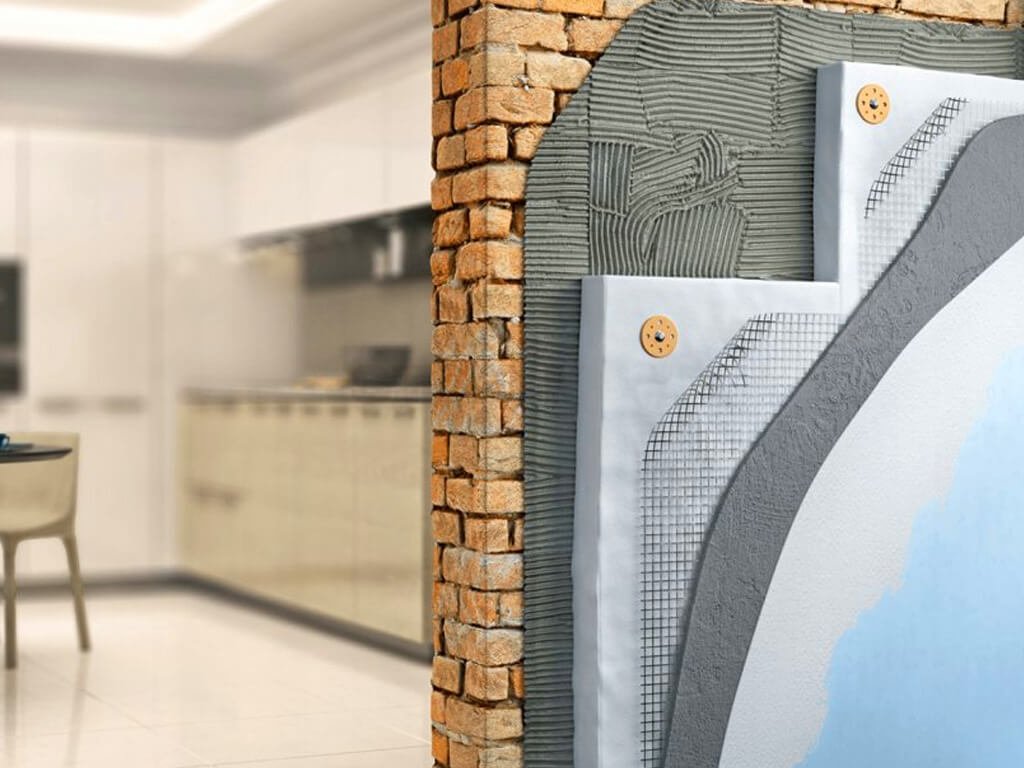

    Tanierová natĺkacia fasádna hmoždinka LMX s kovovým tŕňom vhodná na kotvenie polystyrénu a minerálnej vlny pre murivo kategórie A, B, C, D, E v zatepľovacom systéme ETICS.

    Detailní informace

    Související produkty

    wkft 1
    Fréza na polystyrenové záslepky (zátky) 67mm
    Skladom (24 balenie)
    117 Kč
    WK-FT
    wk fm
    Fréza na minerální vlnu záslepky (zátky) 65mm
    Skladom (5 ks)
    769 Kč
    WK-FM
    5937 polystyrenova zatka zaslepka biela 100ks
    1 538 Kč –43 %
    Polystyrenová záslepka - zátka bíla 1 000 ks - EPS Plus 67mm
    Skladom (2 kartón)
    862 Kč
    229
    5934 polystyrenova zatka zaslepka grafit 100ks
    1 631 Kč –43 %
    Polystyrenová záslepka - zátka grafit 1 000 ks - EPS Plus 67mm
    Skladom (8 kartón)
    923 Kč
    228
    5937 polystyrenova zatka zaslepka biela 100ks
    Polystyrenová záslepka - zátka bíla 100 ks - EPS Plus 67mm
    Skladom (4 polbalenie)
    154 Kč
    232
    5934 polystyrenova zatka zaslepka grafit 100ks
    Polystyrenová záslepka - zátka grafit 100 ks - EPS Plus 67mm
    Skladom (19 polbalenie)
    163 Kč
    233
    Zobrazit všechny související produkty Předchozí produkt Další produkt

    Detailní popis produktu

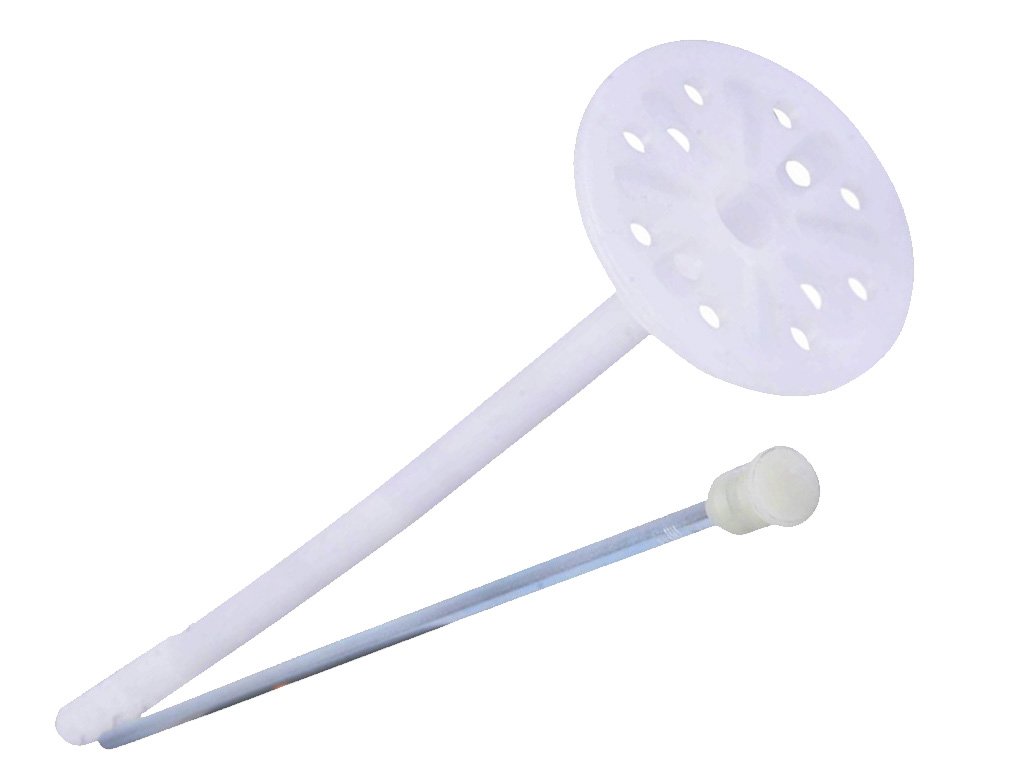

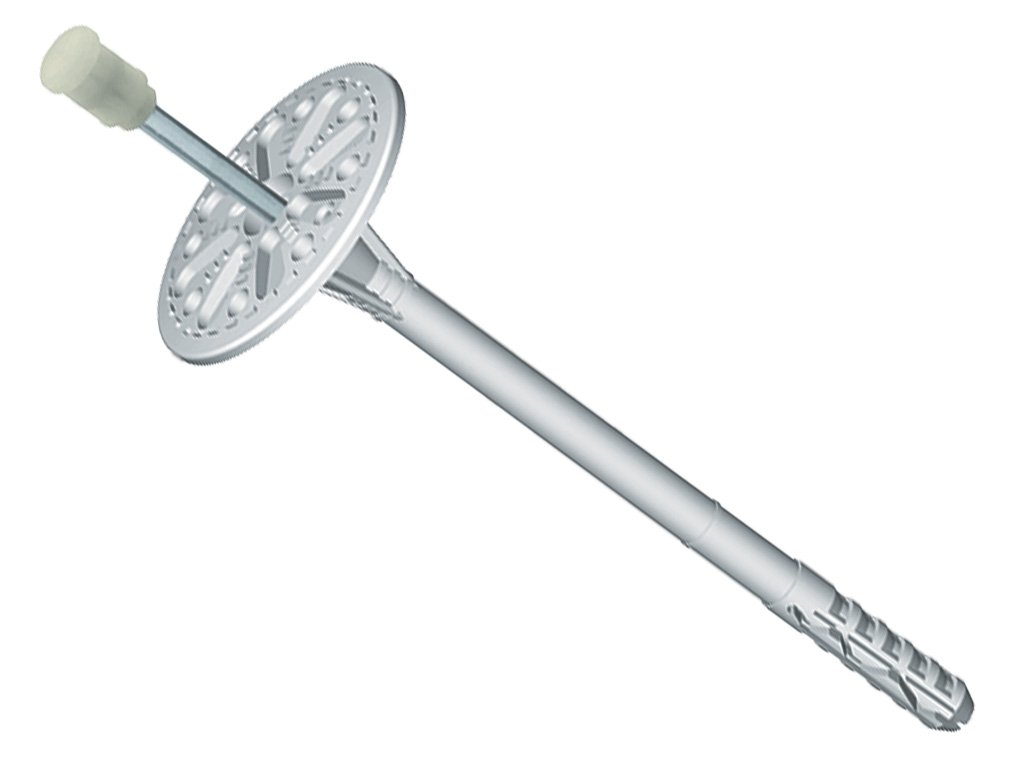

    LMX-10 Hmoždinka fasádní natloukací s kovovým trnem a zkrácenou expanzní zónou

    Natloukací talířové Fasádní plastové hmoždiny LMX jsou výrobkem renomované firmy Klimas Wkręt-met. Tyto hmoždinky o průměru 10 mm s kovovým trnem a zkrácenou expanzní zónou jsou určeny pro mechanické kotvení tepelně izolačních fasádních desek z minerální vlny, expandovaného polystyrenu (EPS) a tepelně izolačních desek z extrudovaného polystyrenu- styroduru (XPS) v rámci kontaktního zateplovacího systému ETICS pro domy, bytové domy a komerční budovy, ale také pro přízemní průmyslové stavby. Talířová hmoždinka je vhodná pro různé typy podkladů, včetně klasického a lehkého betonu, nebo zdiva z plných a děrovaných cihel a pórobetonu, tedy do podkladů kategorií A, B, C, D a E.

    Talířová hmoždinka je vyrobena z polypropylenu a kovový trn z galvanicky pozinkované oceli. Hlava trnu je opatřena plastovým krytem z polyamidu, což snižuje tepelné ztráty. Tato hmoždinka se na fasádu kotví nejčastěji tzv. zápustnou montáží, kdy je hmoždinka zafrézována do izolantu a následně zakryta izolační zátkou z polystyrenu nebo minerální vlny. Po zatloučení trnu se hmoždinka zafixuje a díky tomu se bezpečně zakotví v podkladovém materiálu. Pro zapuštění talířových hmoždinek do tepelněizolačních desek z polystyrenu v kontaktním zateplovacím systému ETICS je vhodné použít fasádní frézku a následně polystyrenové zátky. K dispozici je také talířová hmoždinka s prodlouženou expanzí pro náročnější podmínky kotvení.

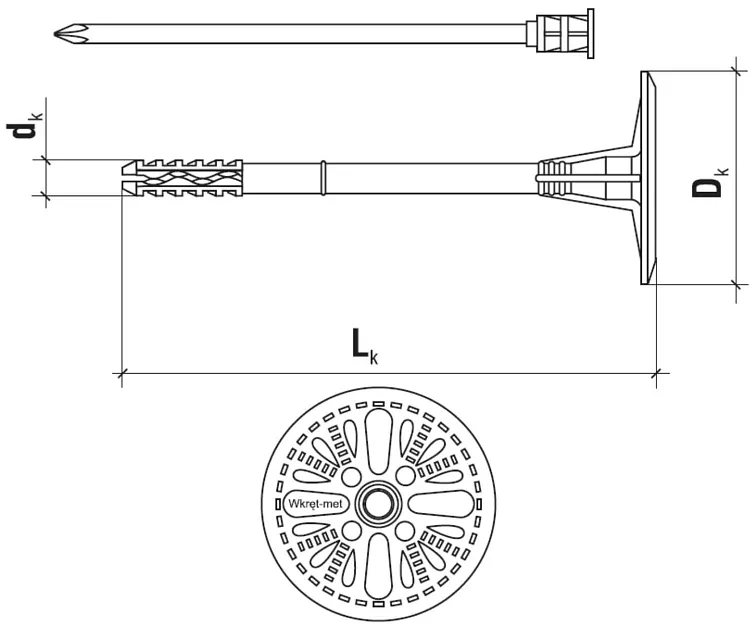

    PARAMETRY PRODUKTU

    Rozměr (Lk x dk)
    10x70 mm
    Průměr těla (dk):
    10 mm
    Délka hmoždinky (Lk):
     70 mm
    Průměr Hlavičky (Dk):
    60 mm
    Materiál hmoždinky:
    Polypropylen PP
    Hloubka kotvení (heff):
    30 / 50(*E) mm
    Hĺbka otvoru (h0):
    40 / 60(*E) mm
    Tepelná vodivost (χ):
    0,004 W/K - viditelná mon.
    0,002 W/K - zápustná mon.
    Pevnost talířku (S):
    0,5 kN/mm
    Trn:
    Pozinkovaná ocel,
    hlava pokrytá PA
    Spotřeba:
    cca 4 ks / 6 ks na m2
    Obsah balení:
    200 ks
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň Výrobek je certifikován podle ETA-16/0509 a Evropský podle EAD330196-01-0604 a podle ETAG 014

    Charakteristická únosnost podle ETA 16/0509

    Kategorie podkladu
    		Podklad
    		Hustota
    [kg/dm3]
    		Charakteristická únosnosť [kN]
    ABeton C12/C15
    		≥ 2,25
    		0,75
    ABeton C20/25 - C50/60
    		≥ 2,30
    		0,90
    BPlné cihly z hlíny
    		≥ 2,00
    		0,90
    BKeramické plné cihly
    		≥ 2,00
    		0,90
    CKeramické duté bloky
    		≥ 1,60
    		0,90
    CPerforované cihly
    		≥ 1,20
    		0,90
    CPorotherm 25
    		≥ 0,80
    		0,50
    DBetonové tvárnice s lehčeným kamenivem
    		≥ 0,88
    		0,90
    EPórobeton AAC 2
    		≥ 0,35
    		0,75
    EPórobeton AAC 7
    		≥ 0,65
    		0,90
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

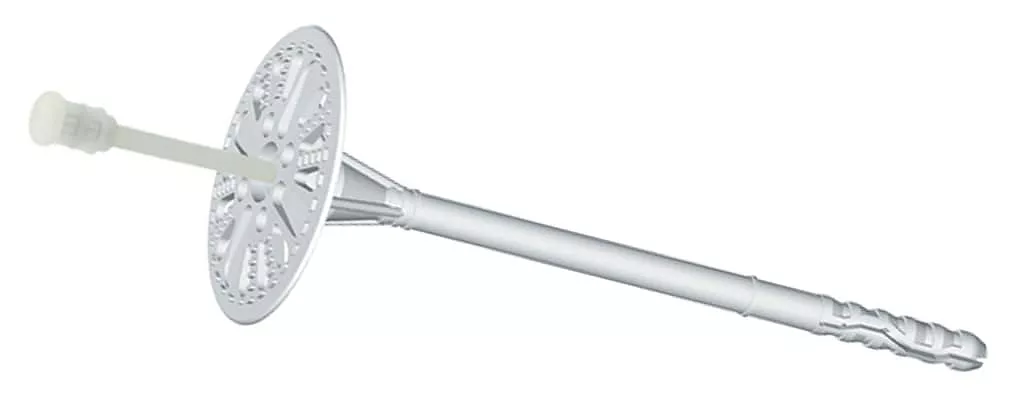

    Výhody LMX Fasádních hmoždinek

    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Inovativní konstrukce zátky Velké množství kotvících "kapslí a výstupků" na přitlačovací straně talíře zvyšuje přilnavost lepicí malty. Vyšší tuhost podpůrné podložky znamená lepší pevnost fixovaného materiálu
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Hlava kovového trnu Je potažena plastem, zlepšuje koeficient pronikání tepla a dodatečně chrání trn před korozí, čímž se předchází následným tepelným mostům a korozi fasády v místě kotvení hmoždinek
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Krátká expanzní zóna Menší hloubka vrtání přináší úsporu času a minimální úsilí.
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň
    Nový vylepšený design S hloubkou kotvení 30 mm (A, B, C, D) a 50 mm (E)

    Tabulka pro výběr správného rozměru fasádní hmoždiny LMX

    Tloušťka izolačního mat. tfix [mm]

    Nové budovy - 10 mm lepidla
    Staré budovy - 10 mm lepidla + 20 mm stará omítka*

    S frézováním (zapuštěním)

    Ne
    Ano
    Ne
    Ano
    LMX 10x70mm
    30/10**
    50/30**
    10/-**
    30/10**
    LMX 10x90mm
    50/30**
    70/50**
    50/30**
    50/30**
    LMX 10x110mm
    70/50**
    90/70**
    50/30**
    70/50**
    LMX 10x120mm
    80/60**
    100/80**
    60/40**
    80/60**
    LMX 10x140mm
    100/80**
    120/100**
    80/60**
    100/80**
    LMX 10x160mm
    120/100**
    140/120**
    100/80**
    120/100**
    LMX 10x180mm
    140/120**
    160/140**
    120/100**
    140/120**
    LMX 10x200mm
    160/140**
    180/160**
    140/120**
    160/140**
    LMX 10x220mm
    180/160**
    200/180**
    160/140**
    180/160**
    LMX 10x260mm
    220/200**
    240/220**
    200/180**
    220/200**

    *přibližná tloušťka izolačního materiálu

    **přibližná tloušťka izolačního materiálu u podkladu kategorie E (pórobeton)

    Způsob montáže

    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň Viditelná montáž
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň Zápustná montáž

    1. Před instalací identifikujte podklad a vyjměte vhodné upevňovací prvky

    2. Zvolte přiměřenou délku kotevního prvku (hmoždinky) tak, aby dilatační zóna byla v konstrukčním materiálu stěny

    3. Minimální délka kotevního prvku je:

    Ld (celková délka hmoždiny) = tfix + ttol + heff

    kde: tfix - tloušťka upevňovaného izolačního materiálu, ttol - tloušťka podkladové vrstvy (lepidlo + stávající omítka), heff - hloubka kotvení kotevního prvku v podkladu (uvedeno v archu a v technickém schválení)

    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    4. Před montáží připravte podklad podle doporučení výrobce ETICS

    5. Správně upevněte tepelněizolační panely pomocí lepidla

    6. Průměr vyvrtaných otvorů by měl odpovídat průměru použitých spojovacích prvků (hmoždinek)

    7. Vyvrtané otvory v podkladech by měly být hlouběji o min. 10 mm v porovnání s hloubkou kotvení hmoždinky

    8. Vyčistěte otvory vyvrtané do pevných materiálů od vrtů pohybem vrtačky tam a zpět při snížené rychlosti a opakujte to čtyřikrát

    9. Vyvrtávejte otvory do podkladu z dutých cihel a pórobetonu bez příklepu, protože to způsobí rozbití vnitřní stěny podkladu a sníží to odolnost spojovacích prvků proti vytažení

    10. Počet kotev na 1m2 by měl být definován v návrhu tepelné izolace.

    Doporučený počet hmoždinek:

    PRO POLYSTYREN a STYRODUR: min. 2 ks/deska – 4 ks/m2

    PRO MINERÁLNÍ VLNU - min. 6 ks/m2

    Doporučení nenahrazuje návrh tepelné izolace!!


    11. Upevňovací prvky upevněte tak, aby se místo instalace shodovalo s místem, kde je lepidlo umístěno na tepelněizolačním panelu

    12. Vložte tělo spojovacího prvku tak, aby podložka spojovacího prvku (plastová hlavička hmoždinky) byla pokryta tepelně izolačním materiálem (polystyrenem)

    13. Potom zatlačte upevňovací kolík, abyste pevně připevnili upevňovací prvek

    14. Upevňovací prvky lze instalovat do vyříznutých otvorů pomocí plastové frézy pro vyříznutí otvorů do polystyrenu, tzv. zápustná montáž. Frézu naleznete také v našem e-shopu.

    15. Po namontování hmoždinky zakryjte místo montáže polystyrenovou zátkou. Zátky naleznete také v našem e.shopu.

    S námi budete vždy spokojeni!

    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    14 dní na vrácení

    Veškeré zboží, které chcete vrátit do 14 dnů, vezmeme zpět bez udání důvodu. Dokonce Vám zajistíme i kurýra na převzetí zboží až k Vám domů!
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Odesíláme do 24 hodin

    Veškeré zboží skladem vždy odesíláme do 24 hodin. Objednávky provedené do 15:00 odesíláme ve stejný pracovní den.
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Bezpečný nákup

    Jsme ověřený e-shop se 100% spokojeností zákazníků, o čemž svědčí i osobní hodnocení našich klientů. Přesvědčte se i vy o naší rychlosti a kvalitě prodeje!
    10x70mm - 200ks - Fasádne natĺkacie hmoždinky LMX - kovový tŕň

    Individuální přístup

    Pokud máte jakékoli dotazy ohledně našich produktů a služeb, neváhejte nám kdykoli během pracovní doby zavolat. Rádi vám poradíme a pomůžeme. Jsme tady pro Vás!

    Doplňkové parametry

    Kategorie: Natloukací - Kovový trn - LMX-10
    Hmotnost: 4.26 kg
    Délka: 70 mm
    Průměr: 10 mm
    Balenie: 200 ks
    Materiál: Polypropylén PP
    Tŕň: Pozinkovaná oceľ, hlava pokrytá PA
